Descrizione del prodotto:

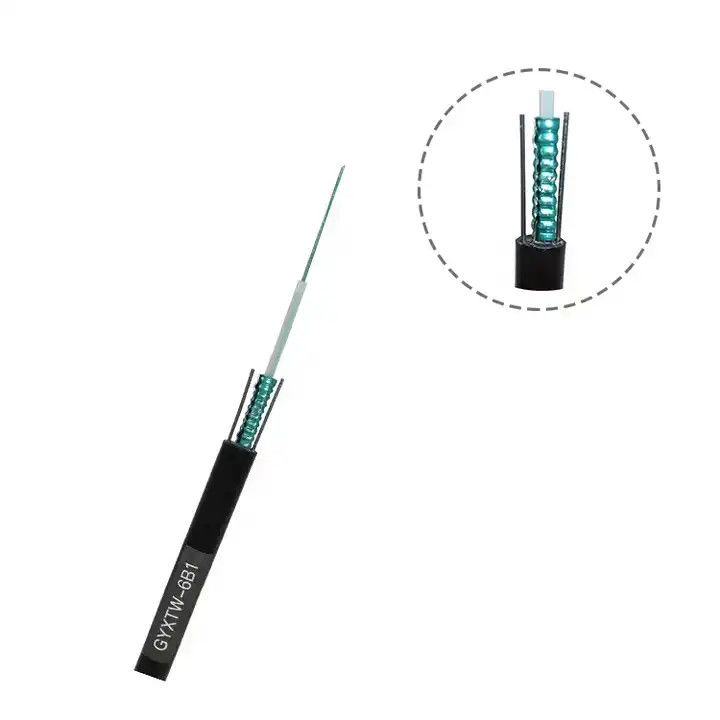

La struttura del cavo GYXTW è un nastro di fibra ottica di 250 μm inserito in un tubo sciolto di materiale ad alto modulo.Il tubo sciolto è coperto da un PSP longitudinaleTra il componente di resistenza metallica e il tubo sciolto viene aggiunto un materiale che blocca l'acqua per garantire la compattezza del cavo ottico e la permeabilità longitudinale dell'acqua del cavo ottico.Due fili di acciaio paralleli sono posizionati su entrambi i lati, e poi il cavo è completato con guaina esterna PE.
Basso grado di dispersione e attenuazione
La corretta progettazione, il controllo preciso dell'eccesso di lunghezza della fibra e il processo distinto di stratificazione rendono il cavo di eccellenti proprietà meccaniche e ambientali
Struttura a doppia giacca rendere il cavo hanno belle proprietà di resistenza all'umidità e resistenza alla frantumazione
Con piccolo diametro, peso leggero, facile da posare.
Per riempire le fibre mono- o multi-modo nel tubo libero PBT in poliestere ad alto modulo.
L'interno del tubo è pieno di composti impermeabili.
L'esterno del tubo sciolto è avvolto longitudinalmente con nastri di acciaio rivestiti di plastica.
Tra il nastro di acciaio e il tubo sciolto, è riempito un materiale impermeabile per garantire la compattezza e la resistenza all'acqua del cavo.
Due fili di acciaio paralleli sono posizionati su entrambi i lati del nastro di acciaio.
Caratteristiche:
* Il materiale del tubo sciolto ha buone proprietà meccaniche e buone caratteristiche di temperatura
* Il materiale del tubo sciolto ha una buona resistenza all'idrolisi e un'elevata resistenza
* Il tubo è riempito con un riempitore speciale per fornire una protezione critica per la fibra
* Buona resistenza alla pressione laterale e morbidezza
* Il doppio cromaggio del nastro in acciaio rivestito di plastica (PSP) migliora la resistenza all'umidità dei cavi ottici
* I due fili di acciaio paralleli forniscono una resistenza alla trazione sufficiente
* Piccolo diametro, peso leggero, facile da posare
Parametri tecnici:
Caratteristiche ottiche
| Tipo di fibra |
G.652 |
G.655 |
50/125 m |
62.5/125^m |
|
Attenuazione
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Larghezza di banda |
850 nm |
|
|
> 500 MHz-km |
> 200 Mhz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 Mhz-km |
| Apertura numerica |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Lunghezza d'onda di taglio del cavo cc |
< 1260 nm |
< 1450 nm |
|
|
Struttura e specifiche tecniche
| Numero di fibre |
Diametro nominale
(mm)
|
Peso nominale
(kg/km)
|
Carico di trazione ammissibile
(N)
|
Resistenza allo schiacciamento ammissibile
(N/100 mm) |
| A breve termine |
A lungo termine |
A breve termine |
A lungo termine |
| 2 ~ 12 |
7.8 |
60 |
1500 |
600 |
1500 |
600 |
| 14 ~ 24 |
8.5 |
85 |
1500 |
600 |
1500 |
600 |
Nota:Questa scheda può essere utilizzata solo come riferimento, ma non come supplemento al contratto.
informazioni più dettagliate.
Produrre e testare il cavo in conformità con lo standard seguente
| Performance meccanica |
| Performance di tensione massima |
IEC 60794-1-2-E |
| Max. Operazione Tensione |
IEC 60794 ¥1-2-E1 |
| Prova di schiacciamento |
IEC 6079 ¥1-2-E3 |
| Prova di impatto |
IEC 60794 ¥1-2-E4 |
| Piegatura ripetuta |
IEC 60794-1-2-E6 |
| Prova di torsione |
IEC 60794-1-2-E7 |
| Curvatura del cavo |
IEC 60794-1-2-E11A |
| Coefficiente di attenuazione |
ITU-T G.652 |
| Prova strutturale |
IEC-60793-1-20 |
| Prestazioni ambientali |
| Cicli di temperatura |
IEC 60794 ̇1-2-F1 |
| Penetrazione dell'acqua |
IEC 60794-12-F5B |
| Flusso composto di archivio |
IEC 60794-1-E14 |
Applicazioni:
Installato in condotto, sepoltura diretta.
FTTx.
